SMT贴片回流焊温度曲线讲解

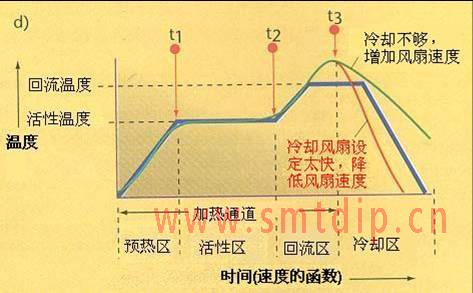

SMT贴片加工回流焊温区图
在SMT贴片加工厂,常会对SMT回流焊温度曲线进行调节.
首先看试SMT贴片加工生产中,会视过回流炉PCBA板子的厚度,材料,SMD电子元件进行区分调节温度曲线.
然后会根据SMT贴片加工的焊接材料进行区别
如:SMT贴片红胶工艺 SMT贴片有铅工艺 SMT贴片无铅工艺 SMT贴片无铅中温高温锡膏等
当锡膏置于一个加热的环境中，锡膏回流分为五个阶段
1.首先，用于达到所需粘度和丝印性能的溶剂开始蒸发，温度上升必需慢(大约每秒3° C)，以限制沸腾和飞溅，防止形成小锡珠，还有，一些SMD元件对内部应力比较敏感，如果SMD元件外部温度上升太快，会造成断裂。
2.助焊剂活跃，化学清洗行动开始，水溶性助焊剂和免洗型助焊剂都会发生同样的清洗行动，只不过温度稍微不同。将金属氧化物和某些污染从即将结合的金属和焊锡颗粒上清除。好的冶金学上的锡焊点要求“清洁”的表面。
3.当温度继续上升，焊锡颗粒首先单独熔化，并开始液化和表面吸锡的“灯草”过程。这样在所有可能的表面上覆盖，并开始形成锡焊点。
4.这个阶段最为重要，当单个的焊锡颗粒全部熔化后，结合一起形成液态锡，这时表面张力作用开始形成焊脚表面，如果元件引脚与PCB焊盘的间隙超过4mil，则极可能由于表面张力使引脚和焊盘分开，即造成锡点开路。
5.冷却阶段，如果冷却快，锡点强度会稍微大一点，但不可以太快而引起元件内部的温度应力。
SMT贴片回流焊接要求总结：
重要的是有充分的缓慢加热来完全地蒸发溶剂，防止锡珠形成和限制由于温度膨胀引起的元件内部应力，造成断裂痕可靠性问题。其次，助焊剂活跃阶段必须有适当的时间和温度，允许清洁阶段在焊锡颗粒刚刚开始熔化时完成。
时间温度曲线中焊锡熔化的阶段是最重要的，必须充分地让焊锡颗粒完全熔化，液化形成冶金焊接，剩余溶剂和助焊剂残余的蒸发，形成焊脚表面。此阶段如果太热或太长，可能对元件和PCB造成伤害。锡膏回流温度曲线的设定，最好是根据锡膏供应商提供的数据进行，同时把握元件内部温度应力变化原则，即加热温升速度小于每秒3°C，和冷却温降速度小于5°C。
预热区，也叫斜坡区，用来将PCB的温度从周围环境温度提升到所需的活性温度。在这个区，产品的温度以不超过每秒2~5°C速度连续上升，温度升得太快会引起某些缺陷，如陶瓷电容的细微裂纹，而温度上升太慢，锡膏会感温过度，没有足够的时间使PCB达到活性温度。炉的预热区一般占整个加热通道长度的25~33%。
活性区，有时叫做干燥或浸湿区，这个区一般占加热通道的33~50%，有两个功用，第一是，将PCB在相当稳定的温度下感温，允许不同质量的元件在温度上同质，减少它们的相当温差。第二个功能是，允许助焊剂活性化，挥发性的物质从锡膏中挥发。一般普遍的活性温度范围是120~150°C。
回流区，有时叫做峰值区或最后升温区。这个区的作用是将PCB装配的温度从活性温度提高到所推荐的峰值温度。活性温度总是比合金的熔点温度低一点，而峰值温度总是在熔点上。典型的峰值温度范围是205~230°C，这个区的温度设定太高会使其温升斜率超过每秒2~5°C，或达到回流峰值温度比推荐的高。这种情况可能引起PCB的过分卷曲、脱层或烧损，并损害元件的完整性。
冷却区，PCBA经过回流焊接后，必须立即进行冷却，才能得到很好的焊接效果。因此在回流焊炉的最后都是有一个冷却区。
深圳SMT贴片加工厂 www.smtdip.cn整理,转载请注明出处.
